ओय्यू इलेक्ट्रिक ने एक डबल-लेयर सेपरेटेड मेटल डिस्ट्रीब्यूशन बॉक्स शेल लॉन्च किया है: अलग-अलग मजबूत और कमजोर करंट जोन और पहले से स्थापित स्टड के साथ, यह पूरे सेट के लिए असेंबली समय को कम करता है।

I. बड़े पैमाने पर उत्पादन वास्तविक शूटिंग: मानकीकृत अलमारियाँ पंक्तिबद्ध होती हैं और उत्पादन लाइन से बाहर आती हैं, बैच वितरण क्षमता को सहजता से प्रस्तुत करती हैं

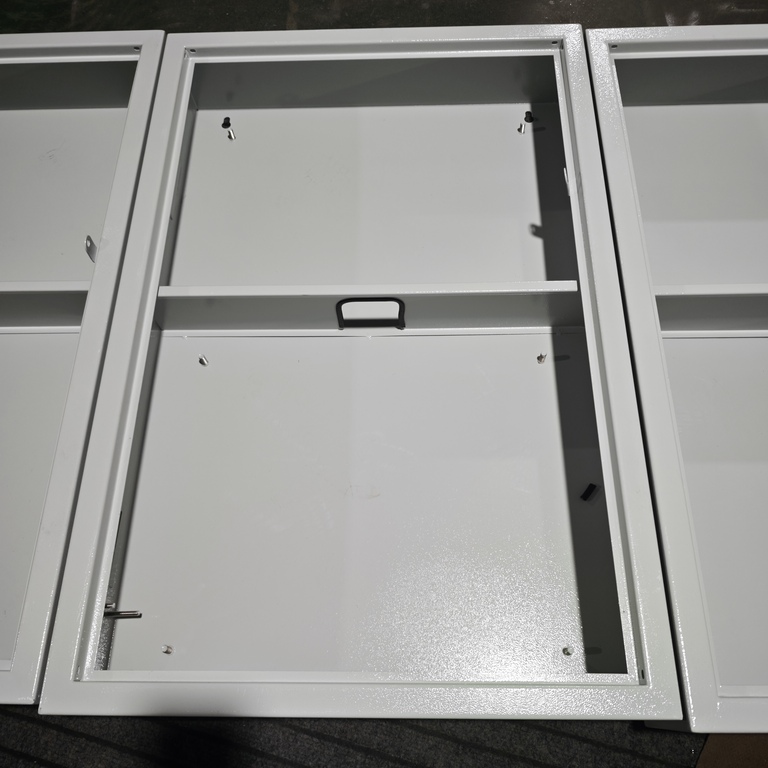

पहली वास्तविक तस्वीर में वर्कशॉप के असेंबली क्षेत्र में अगल-बगल रखे गए डबल-लेयर से अलग किए गए धातु वितरण बॉक्स के गोले की एक पंक्ति के दृश्य को कैप्चर किया गया। कैबिनेट बॉडी ने अभी तक दरवाजा पैनल स्थापित नहीं किया है, लेकिन बॉक्स बॉडी की शीट मेटल प्रक्रिया का विवरण पूरी तरह से उजागर हो गया है - फ्रेम के किनारे और कोने नियमित हैं, झुकने वाली किनारे की रेखाएं साफ हैं, और वेल्ड बिना किसी गड़गड़ाहट के चिकने हैं।

कैबिनेट का मुख्य भाग उच्च गुणवत्ता वाली कोल्ड-रोल्ड स्टील प्लेट से बना है, जो लेजर कटिंग और सीएनसी झुकने से एक टुकड़े में बनता है। मजबूत भार-वहन और प्रभाव प्रतिरोध क्षमताओं के साथ, बॉक्स फ्रेम को मोटा और मजबूत किया गया है। जंग हटाने और उच्च तापमान इलेक्ट्रोस्टैटिक एपॉक्सी पाउडर कोटिंग उपचार के लिए सतह पर फॉस्फेटिंग की गई है। कोटिंग मैट आइवरी व्हाइट है, जिसमें एक समान और चिकनी पेंट सतह है।

 इसमें जंग की रोकथाम, संक्षारण प्रतिरोध, खरोंच प्रतिरोध की विशेषताएं हैं, और पीले होने का खतरा नहीं है, जो इसे शुष्क इनडोर वातावरण में दीर्घकालिक उपयोग के लिए उपयुक्त बनाता है। सफेद पाउडर-लेपित उपस्थिति सरल और आधुनिक है, और यह कारखानों, भवन वितरण कक्षों, प्रयोगशालाओं आदि के आंतरिक सजावट वातावरण के साथ अत्यधिक समन्वित है।

प्रक्रिया लिंक	संसाधन विधि	समारोह
मूलभूत सामग्री	उच्च गुणवत्ता वाली कोल्ड-रोल्ड स्टील प्लेट, जो सीएनसी द्वारा एक टुकड़े में झुकने से बनती है	उच्च शक्ति, विरूपण का खतरा नहीं, और फ्रेम मोटा और मजबूत होता है
वेल्डिंग	सटीक स्पॉट वेल्डिंग, वेल्ड सीम ग्राउंड चिकनी के साथ	सीलिंग फाउंडेशन अच्छा है, इसमें कोई गड़गड़ाहट या तेज धार नहीं है
pretreatment	जंग हटाने के लिए फॉस्फेटिंग	पाउडर कोटिंग्स के आसंजन को बढ़ाएं और जंग-रोधी आधार परत प्रदान करें
कलई करना	उच्च तापमान इलेक्ट्रोस्टैटिक एपॉक्सी पाउडर कोटिंग, मैट आइवरी सफेद	जंग-रोधी, जंग-रोधी, खरोंच-प्रतिरोधी और पीला पड़ने का खतरा नहीं

द्वितीय. आंतरिक संरचना विस्तृत विवरण: एकीकृत विभाजन विभाजन + पूर्व-स्थापित स्टड, शीट मेटल स्तर से पूर्ण सेट असेंबली को सरल बनाना

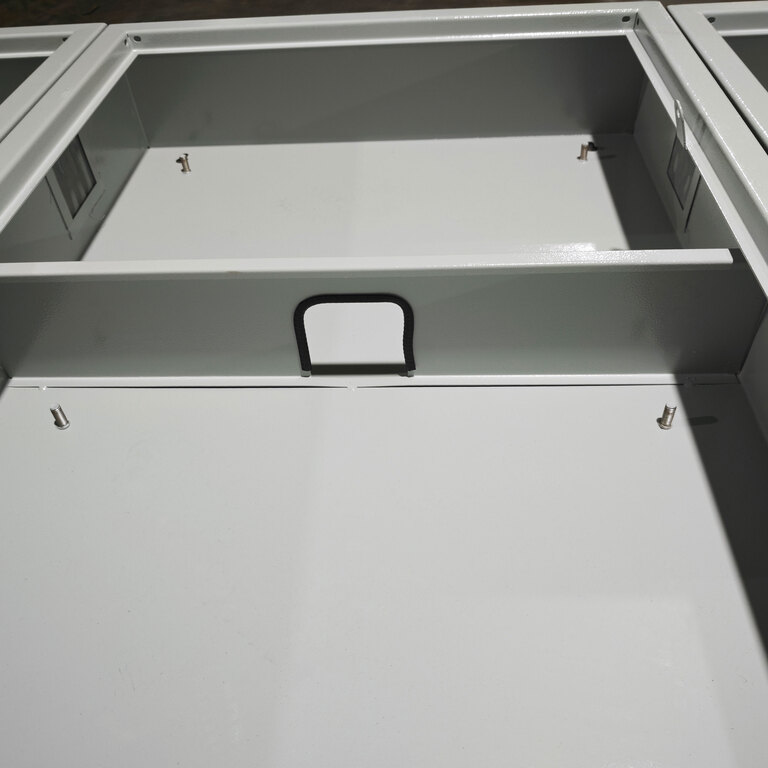

दूसरी वास्तविक तस्वीर कैबिनेट की आंतरिक संरचना को खोलती है, जो इस उत्पाद के मुख्य डिज़ाइन को स्पष्ट रूप से प्रस्तुत करती है - डबल-लेयर विभाजन और पूर्व-स्थापित स्टड सिस्टम।

एकीकृत धातु विभाजन बोर्ड: मजबूत और कमजोर बिजली को अलग किया जाता है, और वायरिंग साफ-सुथरी होती है

एक एकीकृत धातु विभाजन प्लेट क्षैतिज रूप से बॉक्स के अंदर स्थापित की जाती है, जो आंतरिक गुहा को ऊपर और नीचे दो स्वतंत्र स्थापना डिब्बों में विभाजित करती है। विभाजन को वेल्ड किया गया है और बॉक्स फ्रेम पर तय किया गया है, जिसमें उच्च शक्ति, झुकने का प्रतिरोध और भारी विद्युत घटकों का समर्थन करने की क्षमता है। इस संरचना का मुख्य मूल्य मजबूत और कमजोर बिजली को अलग करने या घटकों की पदानुक्रमित व्यवस्था को प्राप्त करने में निहित है:

ऊपरी कम्पार्टमेंट:इसका उपयोग नियंत्रण और सिग्नल घटकों जैसे उपकरण, संकेतक लाइट, पीएलसी मॉड्यूल, टर्मिनल ब्लॉक इत्यादि को स्थापित करने के लिए किया जा सकता है।

निचला कम्पार्टमेंट:इसका उपयोग मुख्य सर्किट पावर घटकों जैसे सर्किट ब्रेकर, कॉन्टैक्टर, थर्मल रिले और कॉपर बसबार को व्यवस्थित करने के लिए किया जाता है।

मुख्य सर्किट में बड़े करंट द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप को नियंत्रण सर्किट की सिग्नल सटीकता को प्रभावित करने से रोकने के लिए ऊपरी और निचले डिब्बों को भौतिक रूप से अलग किया जाता है। साथ ही, लाइनों का क्रॉस-हस्तक्षेप काफी कम हो जाता है, और रखरखाव के दौरान अंतर रेखाएं एक नज़र में स्पष्ट हो जाती हैं।

तार मार्ग: ऊपरी और निचले डिब्बे आपस में जुड़े हुए हैं, और कोई साइड वाइंडिंग का उपयोग नहीं किया गया है

विभाजन के बीच में एक लंबी पट्टी के आकार का तार मार्ग खोला जाता है। ऊपरी और निचले डिब्बों के बीच के तारों को वायरिंग के लिए बॉक्स के किनारे के चारों ओर जाने के बिना सीधे इस मार्ग से जोड़ा जा सकता है। यह विस्तृत डिज़ाइन वायरिंग पथ को सबसे छोटा और सबसे नियमित बनाता है। केबल ट्रे को बिछाने के लिए सीधे केबल क्रॉसिंग के साथ जोड़ा जा सकता है, साथ ही असेंबली दक्षता और सौंदर्य अपील को बढ़ाया जा सकता है।

चारों कोनों पर पहले से स्थापित स्टेनलेस स्टील फिक्स्ड स्टड: ऑन-साइट ड्रिलिंग और टैपिंग की आवश्यकता को समाप्त करना

स्टेनलेस स्टील फिक्स्ड बोल्ट स्टड ऊपरी और निचले दोनों कैबिनेट अनुभागों के चार कोनों पर पूर्व-वेल्डेड होते हैं, एक प्रमुख डिज़ाइन सुविधा जो समग्र असेंबली समय को काफी कम कर देती है। पारंपरिक कैबिनेट इंस्टॉलेशन में, विद्युत घटकों को माउंट करने के लिए ऑन-साइट माप, पोजिशनिंग, ड्रिलिंग और टैपिंग की आवश्यकता होती है - ऐसी प्रक्रियाएं जो न केवल समय लेने वाली होती हैं, बल्कि गलत तरीके से छेद करने का जोखिम भी उठाती हैं, जिससे इंस्टॉलेशन असुरक्षित हो जाता है। पहले से स्थापित स्टड के साथ, इस प्रक्रिया को शीट मेटल फैब्रिकेशन चरण में आगे बढ़ाया जाता है। कैबिनेट प्राप्त करने पर, असेंबलर पूर्व-ड्रिल किए गए स्टड पर बोल्ट का उपयोग करके उपकरणों, सर्किट ब्रेकर रेल, माउंटिंग बैकप्लेट, टर्मिनल ब्लॉक और अन्य घटकों को सीधे सुरक्षित कर सकते हैं, जिससे किसी भी ऑन-साइट मशीनिंग की आवश्यकता समाप्त हो जाती है।

उदाहरण के तौर पर 10 सर्किट वाले वितरण बॉक्स को लेते हुए, पहले से स्थापित बोल्ट डिज़ाइन लगभग 30 से 40 मिनट का असेंबली समय बचा सकता है। बड़े पैमाने पर इंजीनियरिंग ऑर्डर में, श्रम और समय लागत में संचित बचत पर्याप्त होती है।

तृतीय. डोर बॉडी और इंस्टालेशन: पूरा सेट, विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त

बॉक्स का बायाँ भाग दरवाज़े के टिका लगाने के लिए आरक्षित है, और यह उसी विनिर्देश के एक सफेद बॉक्स दरवाज़े से मेल खाता है। तस्वीर में देखा जा सकता है कि एक ही बैच के डोर पैनल साइड में रखे गए हैं और असेंबली का इंतजार कर रहे हैं। ग्राहकों की आवश्यकताओं के अनुसार दरवाजे की बॉडी को ताले और अवलोकन खिड़कियों से सुसज्जित किया जा सकता है। बंद करने के बाद, यह धूल-रोधी सुरक्षा प्राप्त कर सकता है और गैर-पेशेवरों को गलतियाँ करने से रोक सकता है।

स्थापना विधि उजागर दीवार पर लगे प्रकार को अपनाती है। बॉक्स के पीछे लटकने वाले छेद हैं, जिन्हें अतिरिक्त ब्रैकेट के बिना सीधे दीवार पर लगाया जा सकता है। ऐसे परिदृश्यों के लिए जिनमें ग्राउंड इंस्टालेशन की आवश्यकता होती है, एक बेस ब्रैकेट भी वैकल्पिक रूप से सुसज्जित किया जा सकता है।

चतुर्थ. विशिष्ट अनुप्रयोग परिदृश्य

डबल-लेयर सेपरेटेड मेटल डिस्ट्रीब्यूशन बॉक्स शेल की मानकीकृत शीट मेटल संरचना और लचीला पूर्व-स्थापित स्टड सिस्टम इसे विभिन्न प्रकार के इनडोर बिजली वितरण और नियंत्रण परिदृश्यों के लिए उपयुक्त बनाता है।

भवन विद्युत वितरण: फर्श वितरण बक्से, प्रकाश नियंत्रण बक्से, मुख्य स्विच और शाखा स्विच क्रमशः ऊपरी और निचले डिब्बों में व्यवस्थित होते हैं।

औद्योगिक नियंत्रण:उपकरण मिलान के लिए पीएलसी नियंत्रण कैबिनेट, विद्युत नियंत्रण बॉक्स। नियंत्रक और टर्मिनल ऊपरी डिब्बे में स्थापित किए गए हैं, और ड्राइव घटकों को निचले डिब्बे में व्यवस्थित किया गया है।

प्रयोगशाला एवं स्वच्छ कार्यशाला:सफेद पाउडर-लेपित उपस्थिति इनडोर वातावरण के अनुरूप है, जो स्वच्छ परिदृश्यों की धूल-रोधी और सौंदर्य संबंधी आवश्यकताओं को पूरा करती है।

बैच इंजीनियरिंग खरीद:मानकीकृत संरचना बड़े पैमाने पर उत्पादन और तेजी से वितरण का समर्थन करती है, जो बड़े पैमाने पर निर्माण परियोजनाओं के केंद्रीकृत मिलान के लिए उपयुक्त है।

V. शीट मेटल से लेकर संपूर्ण सेट तक: मानकीकृत शेल के साथ अपनी असेंबली प्रक्रिया को सरल बनाएं

Ouyue Electric ग्राहकों को अधिक कुशल और मानकीकृत विद्युत संलग्नक समाधान प्रदान करने के लिए प्रतिबद्ध हैशीट धातु विनिर्माण स्तर. डबल-कम्पार्टमेंट धातु के बाड़ों में एकीकृत विभाजन, पूर्व-स्थापित माउंटिंग स्टड और एक मानकीकृत फ्रेम की सुविधा है, जो पैनल बिल्डरों और इंजीनियरिंग ठेकेदारों के बाड़े उत्पादों की पेशकश करते हैं जो असेंबली में आसानी के साथ संरचनात्मक ताकत को जोड़ते हैं।

एक बार उत्पाद चित्र की पुष्टि हो जाने के बाद, तैयार उत्पाद को पूरा करने में केवल 7 दिन लगते हैं।चाहे आपको अपने चित्रों के आधार पर मानक विशिष्टताओं या कस्टम डिज़ाइन की आवश्यकता हो,कृपया हमें अपनी तकनीकी आवश्यकताएं भेजें,और हम तुरंत समाधान सुझाव और नमूना उत्पादन शेड्यूलिंग प्रदान करेंगे।
