रेन हुड और कीट-रोधी वेंटिलेशन के साथ स्टेनलेस स्टील वितरण बॉक्स

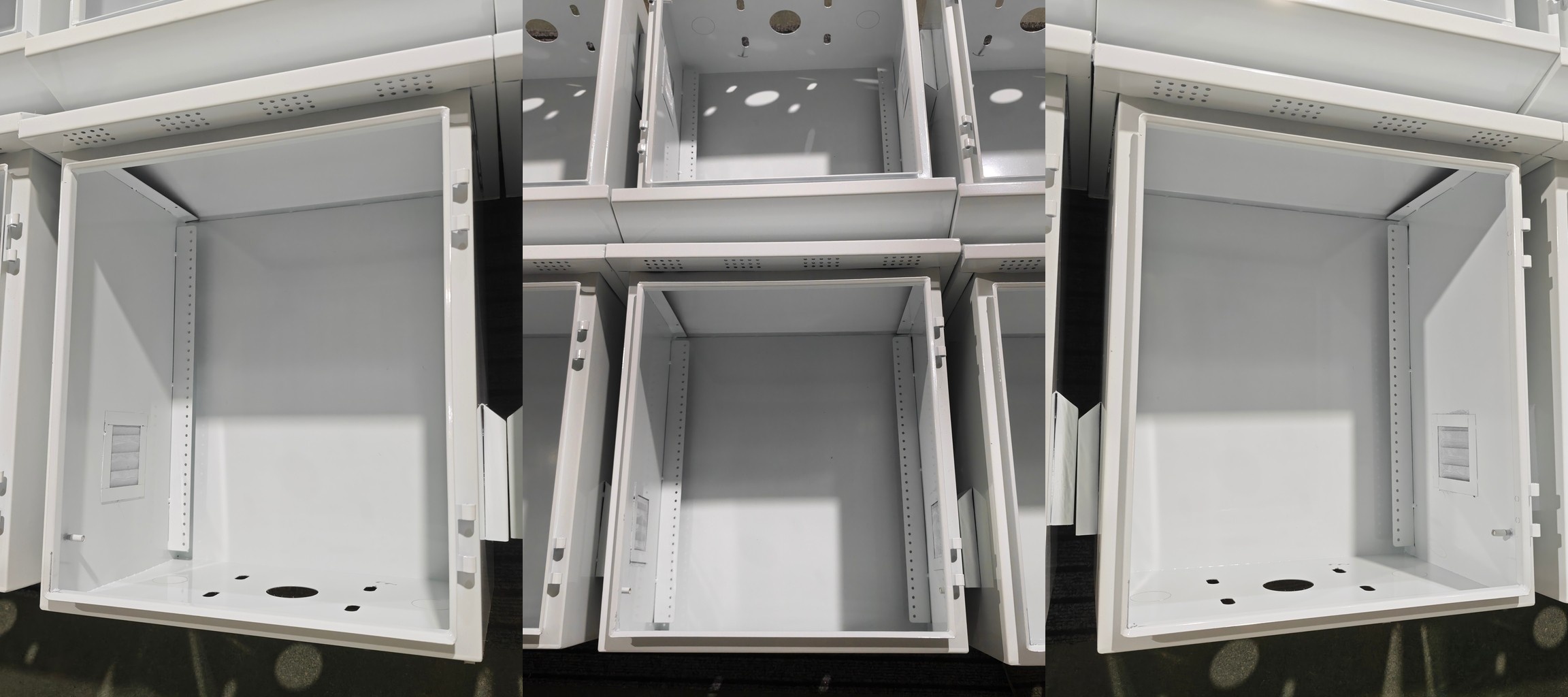

ओय्यू इलेक्ट्रिक ने भारी कीड़ों के दबाव वाले आर्द्र और उच्च वर्षा वाले बाजारों के लिए एक नया आउटडोर स्टेनलेस स्टील वितरण बॉक्स जारी किया है। बाड़े में शीर्ष पैनल पर एक रेन हुड, बाईं और दाईं ओर के पैनल पर वेंटिलेशन के उद्घाटन के साथ प्रत्येक उद्घाटन के पीछे एक कीट स्क्रीन लगी हुई है, खरीदार द्वारा आपूर्ति किए गए घटकों के लिए कैबिनेट के अंदर एक माउंटिंग ब्रैकेट और निचले पैनल पर केबल प्रवेश छेद है।

उष्णकटिबंधीय और तटीय क्षेत्रों में बाहरी विद्युत अलमारियाँ पर तीन समस्याएं खड़ी हैं। मानसून की बारिश दरवाज़ों की सीवनों से गुज़रती है, कीड़े गर्मी के छिद्रों से प्रवेश करते हैं और अंदर घोंसला बनाते हैं, और बिजली के घटक गर्मी पैदा करते रहते हैं जिनके बचने का कोई रास्ता नहीं होता।

पूरी तरह से सीलबंद कैबिनेट बारिश को बाहर रखती है और गर्मी को अंदर रोक लेती है। खुले छिद्रों वाली कैबिनेट गर्मी छोड़ती है और कीड़ों और बारिश को अंदर आने देती है। नया आउटडोर रेनप्रूफ स्टेनलेस स्टील वितरण बॉक्स तीन कर्तव्यों को अलग करता है: रेन हुड और नीचे केबल प्रवेश छेद पानी को संभालते हैं, कीट स्क्रीन कीड़ों को संभालती है, और बाएं और दाएं वेंट गर्मी के लिए एक संवहन पथ बनाते हैं।

आर्द्र बाजारों को हवादार स्टेनलेस स्टील वितरण बॉक्स की आवश्यकता क्यों है?

पूरे दक्षिण पूर्व एशिया और दक्षिण एशिया में, उच्च आर्द्रता पूरे वर्ष बनी रहती है, मानसून का मौसम लंबा चलता है, और कीट गतिविधि कैलेंडर के अधिकांश महीनों को कवर करती है। टेलीकॉम बेस स्टेशन, सौर संयंत्र और आउटडोर वितरण बॉक्स अनछुए स्थानों पर रहते हैं, जबकि स्विच-मोड बिजली आपूर्ति, संचार मॉड्यूल और इन्वर्टर लोड अंदर गर्मी पैदा करते रहते हैं।

एक स्टेनलेस स्टील वितरण बॉक्स आर्द्र क्षेत्रों में दो कर्तव्यों का पालन करता है: संक्षारण के लिए संरचनात्मक प्रतिरोध, और कैबिनेट के अंदर हवा का थर्मल प्रबंधन। नमी और नमक का स्प्रे सादे कोल्ड रोल्ड स्टील की कोटिंग स्थायित्व पर भारी मांग रखता है, क्योंकि एक कोटिंग के टूटने से जंग टूटने के बिंदु से अंदर की ओर फैल जाती है।

ग्रेड 304 और 316 स्टेनलेस स्टील कोटिंग के बजाय सामग्री में संक्षारण प्रतिरोध रखते हैं, जिससे कोटिंग की अखंडता पर निर्भरता कम हो जाती है। बाहर स्थापित सौर और ऊर्जा भंडारण परियोजनाएं तेजी से कैबिनेट बॉडी के लिए स्टेनलेस स्टील को निर्दिष्ट कर रही हैं।

डिज़ाइन के अंदर: पाँच घटक क्या करते हैं

रेन हुड सामने और दोनों तरफ के पैनलों तक फैला हुआ है, जो ऊर्ध्वाधर वर्षा को दरवाज़े के सीम और वेंट से दूर ले जाता है। बाएँ और दाएँ वेंटिलेशन उद्घाटन निम्न-स्तर के सेवन और उच्च-स्तरीय निकास के साथ एक संवहन पथ बनाते हैं।

कीट स्क्रीन प्रत्येक वेंट ओपनिंग के पीछे बैठती है, जिसका आकार हवा को गुजरने की अनुमति देते हुए आम उड़ने वाले कीड़ों को रोकने के लिए होता है। आंतरिक ब्रैकेट खरीदार द्वारा आपूर्ति किए गए सर्किट ब्रेकर, नियंत्रक या संचार मॉड्यूल को सुरक्षित करता है। नीचे केबल प्रवेश छेद केबलों को नीचे से प्रवेश करने और बाहर निकलने देते हैं, जो साइड एंट्री द्वारा बनाए गए जल-फँसाने वाले चैनल से बचाता है।

धूल भरी स्थापनाओं के लिए, ओय्यू इलेक्ट्रिक प्रत्येक वेंट ओपनिंग के बाहर एक हटाने योग्य धूल फिल्टर जोड़ने और सफाई कार्यक्रम निर्धारित करने की सिफारिश करता है। वेंटिलेशन संरचना गर्मी हटाने को प्राथमिकता देती है और बार-बार उच्च दबाव वाले वाशडाउन वाले स्थानों के लिए उपयुक्त नहीं है, और उत्पाद पृष्ठ उपयुक्त और अनुपयुक्त वातावरण को स्पष्ट रूप से बताता है।

सामग्री का चयन: कोल्ड रोल्ड स्टील, 304 और 316

सामग्री यह निर्धारित करती है कि आउटडोर कैबिनेट कितने समय तक चलेगी। नीचे दी गई तालिका संक्षारण प्रतिरोध, उपयुक्त वातावरण और लागत में तीन सामान्य विशिष्टताओं की तुलना करती है।

चयन परीक्षण नमक एक्सपोज़र है। अंतर्देशीय परियोजनाएं और आश्रययुक्त बाहरी स्थान 304 स्टेनलेस स्टील के साथ अच्छी तरह से काम करते हैं, जबकि तटीय स्थलों, उच्च नमक स्प्रे क्षेत्रों, रासायनिक संयंत्रों और अलवणीकरण परियोजनाओं के लिए 316 स्टेनलेस स्टील की आवश्यकता होती है।

दोनों ग्रेडों के बीच कीमत का अंतर बहुत बड़ा है, इसलिए स्टेनलेस स्टील वितरण बॉक्स पर गलत सामग्री का चयन या तो अतिरिक्त लागत या जल्दी क्षरण पैदा करता है। पूछताछ में साइट की स्थितियाँ लिखने से अनुमान लगाना समाप्त हो जाता है।

जहां संलग्नक फिट बैठता है

नया आउटडोर रेनप्रूफ स्टेनलेस स्टील डिस्ट्रीब्यूशन बॉक्स पहले गर्मी हटाने के लिए बनाया गया है, जिसमें बारिश और कीड़ों से सुरक्षा को समान महत्व दिया गया है। चार अनुप्रयोग डिज़ाइन के अनुरूप हैं।

सौर और ऊर्जा भंडारण कॉम्बिनर वितरण चारों में पहले स्थान पर है। सौर कॉम्बिनर बक्से और ऊर्जा भंडारण रूपांतरण उपकरण बाहर लगाए जाते हैं, अंदर बिजली उपकरण लगातार चलते रहते हैं, और पूरी सीलिंग की तुलना में गर्मी हटाना अधिक मायने रखता है।

आर्द्र बाजारों में, कैबिनेट में प्रवेश करने वाले कीड़े टर्मिनलों को पाट सकते हैं और शॉर्ट सर्किट का कारण बन सकते हैं, जो सौर संयोजन अनुप्रयोगों में कीट स्क्रीन को सबसे मूल्यवान बनाता है। Ouyue Electric प्रोजेक्ट लोड के विरुद्ध वेंट गिनती और प्लेसमेंट की पुष्टि कर सकता है।

सुरक्षा रेटिंग पढ़ना

Ouyue Electric चार सुरक्षा रेटिंग में आउटडोर रेनप्रूफ स्टेनलेस स्टील वितरण बॉक्स की आपूर्ति करता है: IP54, IP55, IP56 और IP65। नया हवादार डिज़ाइन कीट स्क्रीन के साथ बाएं और दाएं वेंट ओपनिंग का उपयोग करता है, और हवादार मॉडल के लिए मानक शिपिंग रेटिंग IP54 या IP55 है।

IP56 या IP65 की आवश्यकता वाली परियोजनाएं पूछताछ के दौरान स्थापना वातावरण और शीतलन विधि बता सकती हैं, और Ouyue Electric तकनीकी टीम एक उपयुक्त संरचना की पुष्टि करेगी।

खरीदार आईईसी 60529 के तहत आईपी कोड पढ़ सकते हैं: पहला अंक धूल को कवर करता है और दूसरा अंक पानी को कवर करता है। एक हवादार कैबिनेट की वास्तविक सुरक्षा रेन हुड आयाम, वेंट ज्यामिति, कीट स्क्रीन जाल और गैस्केट से एक साथ आती है, इसलिए संरचना लेबल से अधिक मायने रखती है।

प्रोजेक्ट स्वीकृति के दौरान, जांचें कि क्या सफाई के लिए कीट स्क्रीन को हटाया जा सकता है, क्या दरवाजे का गैप बराबर है, और क्या गैसकेट पूरी तरह से फोमयुक्त है।

अनुकूलन और वितरण

Ouyue Electric लिउशी, झेजियांग में 2,000 वर्ग मीटर का प्लांट संचालित करती है, जिसमें दो असेंबली लाइनें, 10 साल से अधिक का मेटल एनक्लोजर निर्माण अनुभव और CE प्रमाणीकरण है। नया आउटडोर रेनप्रूफ स्टेनलेस स्टील वितरण बॉक्स ड्राइंग आधारित अनुकूलन स्वीकार करता है।

लंबाई, चौड़ाई, ऊंचाई और शीट की मोटाई सभी समायोजित होती है, जबकि कट-आउट स्थिति, सिल्कस्क्रीन निशान, रेन हुड आयाम और वेंट काउंट परियोजना विनिर्देश का पालन करते हैं।

न्यूनतम ऑर्डर मात्रा 10 पीस है, जो वितरक स्टॉक और छोटे प्रोजेक्ट परीक्षणों दोनों के लिए उपयुक्त है। बॉडी सामग्री का चयन कोल्ड रोल्ड स्टील, 304 स्टेनलेस स्टील और 316 स्टेनलेस स्टील में किया जा सकता है, जिसमें हटाने योग्य धूल फिल्टर एक विकल्प के रूप में पेश किया जाता है।

अक्सर पूछे जाने वाले प्रश्नों

क्या बारिश नए स्टेनलेस स्टील वितरण बॉक्स के वेंट ओपनिंग में प्रवेश करेगी?

वर्षा सीधे प्रवेश नहीं करती। रेन हुड ऊर्ध्वाधर वर्षा को कैबिनेट की सतह से दूर रखता है, और वेंट के उद्घाटन एक कीट स्क्रीन और एक जल विक्षेपक के पीछे बाईं और दाईं ओर के पैनल पर बैठते हैं। भारी बारिश या तेज हवाओं वाली साइटों के लिए, परियोजना की पुष्टि के दौरान माउंटिंग ओरिएंटेशन को ओयू इलेक्ट्रिक को भेजें।

क्या कीट स्क्रीन शीतलन को कम करती है?

एयरफ्लो जुर्माना जाल एपर्चर और खुले क्षेत्र पर निर्भर करता है। Ouyue Electric ठंडी हवा के प्रवाह को पर्याप्त बनाए रखते हुए आम उड़ने वाले कीड़ों को रोकने के लिए जाली के आकार का चयन करता है। धूल भरे क्षेत्रों में, प्रत्येक वेंट ओपनिंग के बाहर एक हटाने योग्य धूल फिल्टर लगाएं और निश्चित अंतराल पर साफ करें।

आंतरिक ब्रैकेट कौन से घटक ले जा सकता है?

ब्रैकेट खरीदार द्वारा आपूर्ति किए गए सर्किट ब्रेकर, नियंत्रक, संचार मॉड्यूल या बिजली आपूर्ति को सुरक्षित करता है। Ouyue Electric केवल कैबिनेट और ब्रैकेट की आपूर्ति करता है, और आंतरिक घटक खरीदार का अपना दायरा है। माउंटिंग होल्स और डीआईएन रेल पोजीशन को ड्राइंग के लिए आरक्षित किया जा सकता है।

न्यूनतम ऑर्डर मात्रा क्या है?

न्यूनतम ऑर्डर मात्रा 10 टुकड़े है। लंबाई, चौड़ाई, ऊंचाई, शीट की मोटाई, सामग्री, कट-आउट, रेन हुड और वेंट काउंट सभी अनुकूलन योग्य हैं, और एक विकल्प के रूप में धूल फिल्टर जहाज।

क्या बाड़े के लिए 316 स्टेनलेस स्टील उपलब्ध है?

हाँ। तटीय स्थल, उच्च नमक स्प्रे क्षेत्र और रासायनिक संयंत्र 316 स्टेनलेस स्टील के लिए उपयुक्त हैं, जबकि अंतर्देशीय स्थल और सामान्य बाहरी स्थान 304 स्टेनलेस स्टील के साथ अच्छी तरह से काम करते हैं। दोनों ग्रेड समान हवादार कीट-रोधी संरचना के साथ मिलते हैं।

सुरक्षा रेटिंग की पुष्टि कैसे की जाती है?

Ouyue Electric चार सुरक्षा रेटिंग प्रदान करता है: IP54, IP55, IP56 और IP65। हवादार मॉडल मानक के रूप में IP54 या IP55 पर भेजा जाता है। पूछताछ के दौरान इंस्टॉलेशन वातावरण और कूलिंग आवश्यकता बताएं और तकनीकी टीम एक ग्रेड की सिफारिश करेगी।

क्या स्टेनलेस स्टील वितरण बॉक्स में पंखा लगाया जा सकता है?

Yतों. वेंट गिनती और प्लेसमेंट परियोजना की आवश्यकता का पालन करते हैं, और सक्रिय शीतलन परियोजनाएं एक प्रशंसक माउंटिंग स्थिति और एक पावर केबल मार्ग आरक्षित कर सकती हैं। ड्राइंग के सामने अंतिम कट-आउट लेआउट की पुष्टि की गई है।

कोटेशन का अनुरोध कैसे करें

सौर और ऊर्जा भंडारण ठेकेदारों, टेलीकॉम बेस स्टेशन इंटीग्रेटर्स और जल उपचार और अलवणीकरण इंजीनियरिंग फर्मों का नए आउटडोर रेनप्रूफ स्टेनलेस स्टील वितरण बॉक्स के मूल्य निर्धारण और नमूनों के लिए ओयू इलेक्ट्रिक से संपर्क करने के लिए स्वागत है।

ड्राइंग या आकार सूची आने के बाद, तकनीकी टीम सामग्री, कट-आउट, रेन हुड और वेंट लेआउट की पुष्टि करती है। पूछताछ प्रपत्र के माध्यम से आवश्यकताएँ भेजें या ब्राउज़ करेंस्टेनलेस स्टील वितरण बॉक्स श्रेणी पृष्ठ .
