Ouyue Electric की नई XL-21 बिजली वितरण कैबिनेट लॉन्च की गई है, और पहला बैच दक्षिण कोरिया के लिए भेजा गया है

I. ऊपरी और निचली संरचना को विभाजित करें

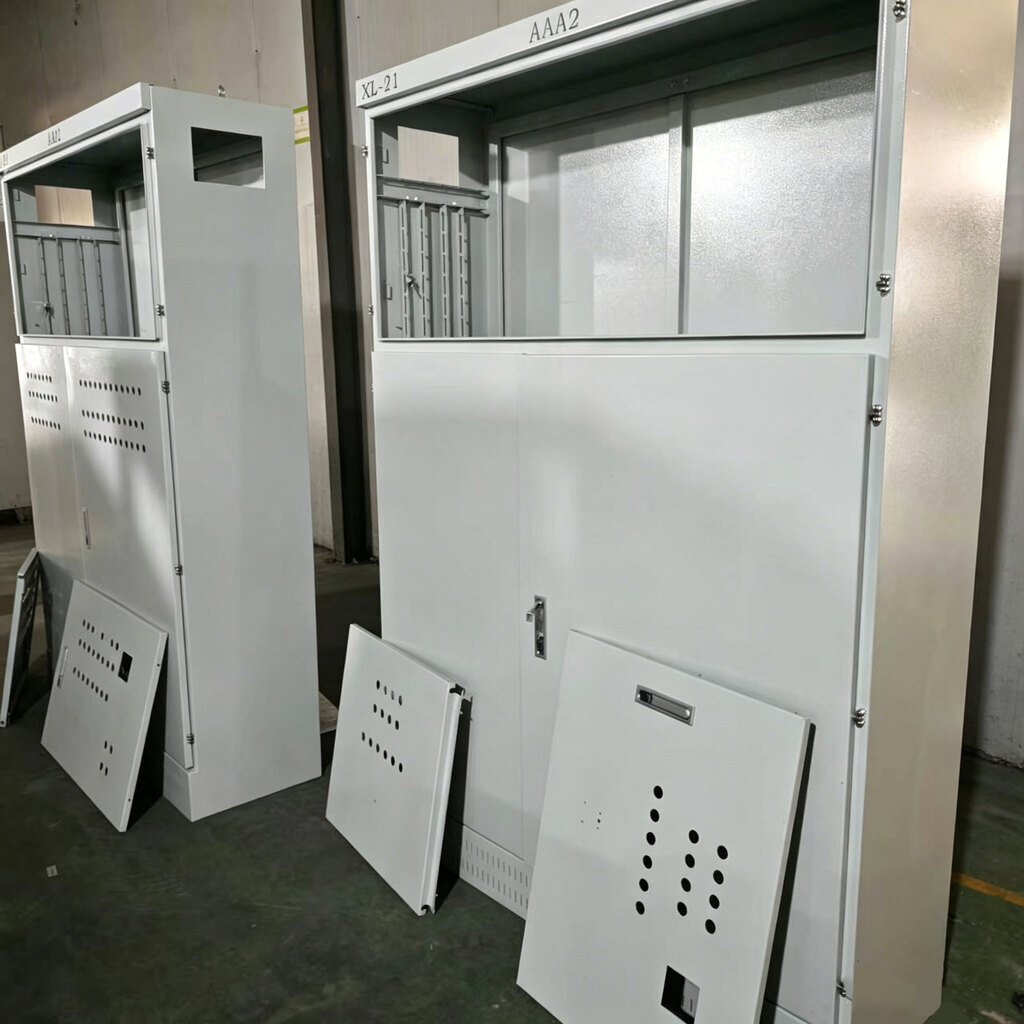

पहली वास्तविक तस्वीर XL-21 बिजली वितरण कैबिनेट का समग्र स्वरूप दिखाती है। कैबिनेट एक विभाजित ऊपरी और निचले संरचना डिजाइन को अपनाता है, जो स्पष्ट रूप से कार्यात्मक क्षेत्रों को दो स्वतंत्र स्थानों, ऊपरी और निचले में विभाजित करता है।

ऊपरी भाग: उपकरण अवलोकन विंडो क्षेत्र

एमीटर, वोल्टमीटर, इंडिकेटर लाइट, चेंजओवर स्विच और अन्य मीटरिंग और डिस्प्ले घटकों की व्यवस्था के लिए कैबिनेट के शीर्ष पर एक पारदर्शी विंडो स्थापना स्थिति आरक्षित है। संचालन और रखरखाव कर्मियों को कैबिनेट का दरवाजा खोलने की जरूरत नहीं है। वे विद्युत मापदंडों को पढ़ सकते हैं और विंडो के माध्यम से वास्तविक समय में परिचालन स्थिति निर्धारित कर सकते हैं, जो दैनिक निरीक्षण और गलती का पता लगाने में दक्षता में काफी सुधार करता है। कैबिनेट का शीर्ष पहचान पदों के लिए आरक्षित है, जिसे ग्राहकों की आवश्यकताओं के अनुसार सर्किट नंबर, उपकरण नेमप्लेट या सुरक्षा चेतावनी लेबल के साथ चिपकाया जा सकता है।

निचला भाग: मुख्य स्विच ऑपरेशन कम्पार्टमेंट

कैबिनेट के निचले भाग में मुख्य स्विच ऑपरेशन कम्पार्टमेंट एक स्वतंत्र दरवाज़ा लॉक से सुसज्जित है। कैबिनेट दरवाजे की सतह गर्मी अपव्यय गोल छेद के कई सेटों से सुसज्जित है, जो कैबिनेट के पीछे समान विनिर्देश की गर्मी अपव्यय बैक प्लेट के साथ सामने और पीछे संवहन वायु चैनल बनाती है। वेंटिलेशन और गर्मी अपव्यय सुनिश्चित करते समय, गोल छिद्रों के व्यास को धूल की रोकथाम और गर्मी अपव्यय के बीच संतुलन बिंदु पर नियंत्रित किया जाता है, जिससे धूल का प्रवेश कम हो जाता है। गोदाम का दरवाज़ा एक समर्पित यांत्रिक लॉक से सुसज्जित है ताकि अनधिकृत कर्मियों को इसका दुरुपयोग करने से रोका जा सके और औद्योगिक स्थलों की विद्युत सुरक्षा प्रबंधन आवश्यकताओं को पूरा किया जा सके।

द्वितीय. आंतरिक समायोज्य स्थापना प्रणाली: कैबिनेट का एक सेट कई बिजली वितरण योजनाओं के साथ संगत है

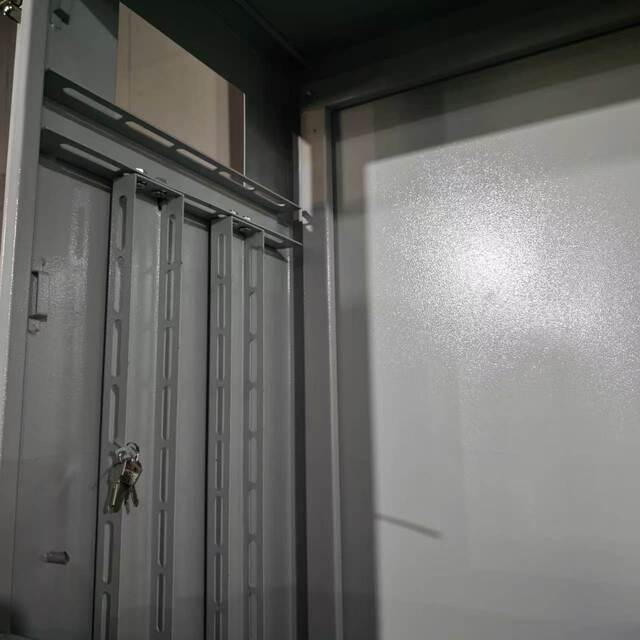

दूसरी वास्तविक तस्वीर XL-21 बिजली वितरण कैबिनेट के आंतरिक संरचनात्मक विवरण पर केंद्रित है, जो इस उत्पाद की सबसे मुख्य डिज़ाइन विशेषता - पूरी तरह से समायोज्य इंस्टॉलेशन सिस्टम को प्रदर्शित करती है।

समायोज्य इंस्टॉलेशन कॉलम के कई सेट पूर्व-स्थापित करें

कैबिनेट का आंतरिक भाग कई अनुदैर्ध्य स्थापना स्तंभों के साथ पहले से स्थापित है, जिनमें से प्रत्येक में लंबे छेद हैं। इंस्टॉलेशन गाइड रेल और इंस्टॉलेशन प्लेट्स को कॉलम के साथ ऊपर और नीचे की ऊंचाई में स्वतंत्र रूप से समायोजित किया जा सकता है। इसका मतलब यह है कि एक ही कैबिनेट को वास्तविक बिजली वितरण योजना के अनुसार मोल्डेड केस सर्किट ब्रेकर, एसी कॉन्टैक्टर, थर्मल रिले और कॉपर बसबार के विभिन्न विनिर्देशों के लिए लचीले ढंग से अनुकूलित किया जा सकता है। चाहे वह 200A या 630A मुख्य स्विच हो, और चाहे वह मल्टी-लूप या कुछ-लूप कॉन्फ़िगरेशन हो, कैबिनेट को बदलने की आवश्यकता के बिना इंस्टॉलेशन पोजीशन को आवश्यकतानुसार व्यवस्थित किया जा सकता है।

गोदाम के डिब्बे स्वतंत्र होते हैं, और मजबूत और कमजोर बिजली अलग हो जाती है

मजबूत और कमजोर बिजली के लिए अलग-अलग वायरिंग प्राप्त करने के लिए उपकरण क्षेत्र और मुख्य स्विच डिब्बे को धातु विभाजन द्वारा अलग किया जाता है। इस डिज़ाइन के दो महत्वपूर्ण अर्थ हैं: सबसे पहले, मुख्य सर्किट में बड़े करंट द्वारा उत्पन्न विद्युत चुम्बकीय हस्तक्षेप निचले डिब्बे में पृथक होता है और ऊपरी डिब्बे में उपकरणों और सिग्नल लाइनों की माप सटीकता को प्रभावित नहीं करेगा। दूसरे, मुख्य स्विच का निरीक्षण करते समय, आकस्मिक स्पर्श के जोखिम को कम करने के लिए ऊपरी उपकरण सर्किट को अलग रखें। विभाजन बोर्ड तार रूटिंग छेद को सुरक्षित रखता है, और इन्सुलेशन परत को कटने से रोकने के लिए केबल पासिंग बिंदुओं पर रबर सुरक्षात्मक उद्घाटन प्रदान किए जाते हैं।

तृतीय. कोल्ड-रोल्ड स्टील प्लेट + इलेक्ट्रोस्टैटिक पाउडर कोटिंग: इनडोर बिजली वितरण के लिए दीर्घकालिक सुरक्षा प्रदान करता है

XL-21 बिजली वितरण कैबिनेट का निर्माण उच्च गुणवत्ता वाले कोल्ड-रोल्ड स्टील से किया गया है, जो एकीकृत लेजर कटिंग और सीएनसी बेंडिंग के माध्यम से बनाया गया है, जिसके कोनों को बोल्ट कनेक्शन का उपयोग करके इकट्ठा किया गया है। पूरी तरह से वेल्डेड संरचनाओं की तुलना में, बोल्टेड असेंबली संरचनात्मक अखंडता सुनिश्चित करती है जबकि आंतरिक घटकों को अलग करने, रखरखाव और प्रतिस्थापन या उन्नयन के लिए अधिक सुविधा प्रदान करती है।

कैबिनेट की सतह को इलेक्ट्रोस्टैटिक पाउडर कोटिंग के साथ इलाज किया जाता है, जिसमें मैट ग्रे-व्हाइट फिनिश होती है। पारंपरिक पेंट छिड़काव की तुलना में, इलेक्ट्रोस्टैटिक पाउडर कोटिंग मजबूत आसंजन और प्रभाव और संक्षारण के लिए बेहतर प्रतिरोध प्रदान करती है। इनडोर औद्योगिक वातावरण में - जैसे कार्यशालाएं, कारखाने और सबस्टेशन - यह बिना छिले या जंग लगे लंबे समय तक उपयोग में टिकाऊ रहता है। मैट ग्रे-सफ़ेद कोटिंग एक स्वच्छ, आधुनिक सौंदर्य प्रदान करती है जो विभिन्न औद्योगिक सेटिंग्स में वितरण कक्षों के मानकीकृत डिज़ाइन को पूरक बनाती है।

प्रत्येक कैबिनेट मानक रूप से वेंटिलेशन छेद वाले पीछे के पैनल से सुसज्जित है, जो एक प्राकृतिक वायु संवहन चैनल बनाने के लिए दरवाजे पर गोलाकार वेंटिलेशन छेद के साथ संरेखित है। दरवाज़ा एक समर्पित यांत्रिक लॉक से सुसज्जित है, और चाबियाँ केंद्रीय रूप से प्रबंधित की जाती हैं ताकि यह सुनिश्चित किया जा सके कि केवल अधिकृत इलेक्ट्रीशियन ही मुख्य स्विच डिब्बे तक पहुंच सकें, जिससे अनधिकृत प्रवेश को रोका जा सके।

चतुर्थ. दक्षिण कोरिया को निर्यात: विदेशी औद्योगिक बिजली वितरण मानकों के अनुकूल

XL-21 बिजली वितरण कैबिनेट के इस बैच को कोरियाई ग्राहक के लिए अनुकूलित किया गया है, जिसमें वोल्टेज स्तर अनुकूलन, बसबार विनिर्देश चयन और ग्राहक की तकनीकी आवश्यकताओं के अनुसार समायोजित कैबिनेट आयाम शामिल हैं। दक्षिण कोरियाई औद्योगिक बिजली वितरण बाजार उपकरणों पर दो प्रमुख मांगें रखता है: पहला, मानकीकृत उच्च-वोल्टेज और कम-वोल्टेज क्षेत्र अलगाव; दूसरा, आंतरिक कैबिनेट स्थापना में अनुकूलता - कारखाने की उत्पादन लाइनों को अक्सर बदलते उत्पादन कार्यों के आधार पर पावर सर्किट कॉन्फ़िगरेशन में समायोजन की आवश्यकता होती है, और एक समायोज्य माउंटिंग सिस्टम इस लचीली आवश्यकता को सटीक रूप से पूरा करता है।

चीन से दक्षिण कोरिया तक समुद्री माल ढुलाई का मार्ग छोटा है और सीमा शुल्क निकासी अत्यधिक कुशल है। ओय्यू इलेक्ट्रिक कोरियाई बाजार के लिए तैयार मानक निर्यात पैकेजिंग प्रदान करता है: कस्टम बबल फिल्म कुशनिंग लाइनर के साथ धूमित लकड़ी के बक्से, और समुद्री शिपिंग और अंतर्देशीय पारगमन दोनों के दौरान उत्पाद सुरक्षा सुनिश्चित करने के लिए अलमारियाँ और सहायक उपकरण के लिए अलग-अलग डिब्बे।

V. XL-21 से शुरू करके अपने बिजली वितरण समाधान को अनुकूलित करें

The XL-21 बिजली वितरण कैबिनेटऔद्योगिक बिजली वितरण के क्षेत्र में Ouyue Electric की नवीनतम उपलब्धि है। एडजस्टेबल इंस्टॉलेशन सिस्टम से लेकर स्प्लिट वेयरहाउस संरचना तक, कोल्ड-रोल्ड स्टील प्लेट पाउडर कोटिंग प्रक्रिया से लेकर बोल्ट असेंबली और रखरखाव की सुविधा तक, हर डिज़ाइन वास्तविक उपयोग परिदृश्यों की ओर उन्मुख होता है।

उत्पाद चित्र की पुष्टि होने के बाद तैयार उत्पाद तैयार करने में केवल 7 दिन लगते हैं। चाहे आपको प्रोजेक्ट ड्राइंग के अनुसार मानक कॉन्फ़िगरेशन या गहन अनुकूलन की आवश्यकता हो, हम आपकी तकनीकी आवश्यकताओं को भेजने के लिए आपका स्वागत करते हैं। हम आपको समाधान सुझाव और नमूना शेड्यूलिंग प्रदान करेंगे।
