Ouyue Electric के आउटडोर रेनप्रूफ वितरण बॉक्स की बड़े पैमाने पर उत्पादन वाली वास्तविक तस्वीरें: शीट मेटल शेल से लेकर पूरी मशीन असेंबली तक एक पूर्ण-प्रक्रिया डिस्प्ले

I. शीट मेटल शेल: प्लास्टिक कोटिंग के साथ कोल्ड रोल्ड स्टील प्लेट, गर्मी अपव्यय और बारिश से सुरक्षा दोनों प्रदान करती है

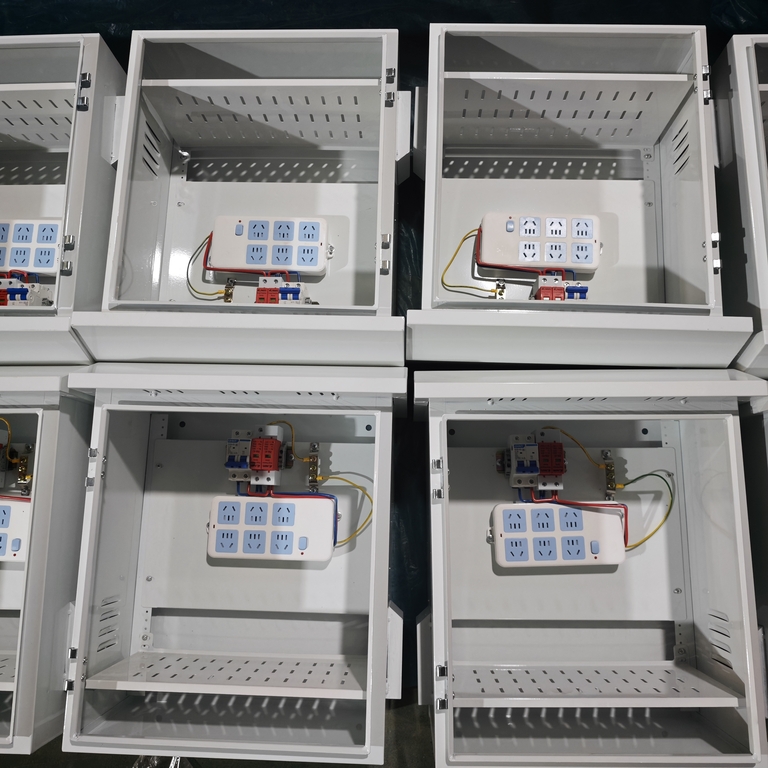

पहली वास्तविक तस्वीर में, कार्यशाला के असेंबली क्षेत्र में दर्जनों सफेद बक्से एक साथ रखे गए हैं। बॉक्स के दरवाजे अभी तक स्थापित नहीं किए गए हैं, और सीपियों की शिल्प कौशल का विवरण स्वयं स्पष्ट रूप से दिखाई देता है। बॉक्स बॉडी लेजर कटिंग और सीएनसी बेंडिंग के माध्यम से कोल्ड-रोल्ड स्टील प्लेट से एक टुकड़े में बनाई गई है। जंग हटाने और इलेक्ट्रोस्टैटिक पाउडर कोटिंग के लिए सतह को फॉस्फेट से उपचारित किया जाता है। सफेद मैट कोटिंग एक समान और महीन, जंग रोधी, संक्षारण रोधी और खरोंच प्रतिरोधी है, जो लंबे समय तक बाहरी उपयोग के लिए उपयुक्त है।

बॉक्स बॉडी को तीन प्रमुख स्थानों पर गर्मी अपव्यय लूवर्स के साथ डिज़ाइन किया गया है: दोनों तरफ और शीर्ष पर लूवर खोलने वाले क्षेत्र हैं। लूवर्स नीचे की ओर झुकी हुई स्टैम्पिंग संरचना को अपनाते हैं, जो न केवल अबाधित वायु संवहन चैनल को सुनिश्चित करता है, बल्कि बारिश के पानी को खुले स्थानों से सीधे बहने से भी रोकता है। ऑपरेशन के दौरान बॉक्स के अंदर उपकरण द्वारा उत्पन्न गर्मी को नीचे से हवा के सेवन और ऊपर और किनारों से निकास के प्राकृतिक संवहन पथ के माध्यम से किया जाता है, जो आंतरिक तापमान वृद्धि को नियंत्रित करता है और घटकों के जीवनकाल को बढ़ाता है।

बॉक्स का दरवाजा स्टेनलेस स्टील के काज के माध्यम से बॉक्स बॉडी से जुड़ा होता है, जो आसानी से खुलता और बंद होता है और जंग लगने का खतरा नहीं होता है। दरवाजे की बॉडी के किनारे को वॉटरप्रूफ सीलिंग रबर स्ट्रिप्स के लिए एक इंस्टॉलेशन ग्रूव के साथ आरक्षित किया गया है, जो ईपीडीएम बंद-सेल फोम सीलिंग स्ट्रिप्स के संयोजन में, दरवाजे के अंतराल पर बारिश और धूल से सुरक्षा सीलिंग प्राप्त करता है। दरवाज़ा लॉक एक बाहरी-विशिष्ट रोटरी जीभ लॉक को अपनाता है, जिसे अनधिकृत कर्मियों को आकस्मिक संचालन से रोकने के लिए लॉक करके प्रबंधित किया जा सकता है। बॉक्स का पिछला भाग दीवार पर लगे इंस्टॉलेशन को सपोर्ट करने वाले लटकते छेदों से सुरक्षित है।

संरचनात्मक विशेषताएं	कार्यान्वयन विधि	समारोह
सब्सट्रेट और कोटिंग	कोल्ड रोल्ड स्टील प्लेट + फॉस्फेटिंग + इलेक्ट्रोस्टैटिक पाउडर कोटिंग	जंग रोधी और संक्षारण रोधी
ताप अपव्यय लौवर	किनारे और ऊपर की ओर नीचे की ओर झुके लूवर्स को स्टैम्पिंग द्वारा बनाया जाता है	संवहन ताप अपव्यय, वर्षारोधी बैकफ्लो
दरवाज़ा बॉडी सील	ईपीडीएम वॉटरप्रूफ सीलिंग रबर स्ट्रिप + स्टेनलेस स्टील हिंज + रोटेटिंग टंग लॉक	वर्षारोधी और धूलरोधी, और प्रबंधन के लिए लॉक करने योग्य
इंस्टॉलेशन तरीका	पीठ पर एक माउंटिंग होल आरक्षित है	दीवार पर लगी खुली स्थापना

द्वितीय. वितरण बॉक्स के आंतरिक विन्यास का विस्तृत विवरण

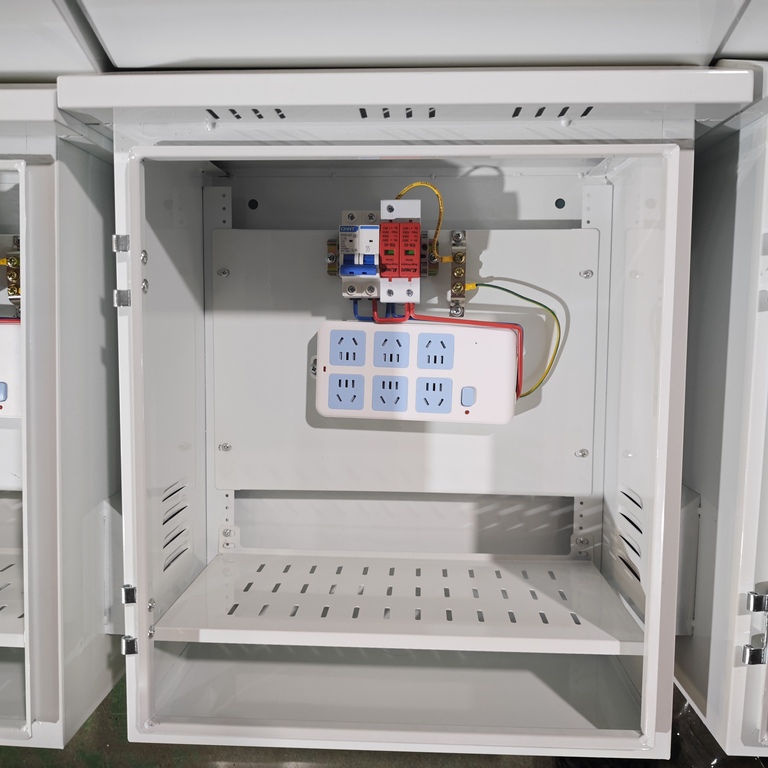

दूसरी वास्तविक तस्वीर एक आउटडोर रेनप्रूफ वितरण बॉक्स का आंतरिक विवरण दिखाती है जिसने विद्युत असेंबली पूरी कर ली है। बॉक्स के अंदर के घटकों को ऊपर से नीचे तक एक विद्युत श्रृंखला में बड़े करीने से व्यवस्थित किया गया है। पिछली प्लेट पर आरक्षित इंस्टॉलेशन छेदों की बड़ी संख्या प्रत्येक घटक को सीधे बोल्ट के साथ तय करने में सक्षम बनाती है, जिससे डिस्सेम्बली, असेंबली और वायरिंग सुविधाजनक और कुशल हो जाती है।

तृतीय. आउटडोर वर्षारोधी वितरण बक्सों के अनुप्रयोग परिदृश्य

The आउटडोर वर्षारोधी वितरण बॉक्सबिजली वितरण, बिजली संरक्षण और उपकरण बिजली आपूर्ति को एकीकृत करता है, और निम्नलिखित परिदृश्यों में व्यापक रूप से उपयोग किया जाता है:

बाहरी सुरक्षा निगरानी:निगरानी खंभों पर लगे कैमरों, पूरक लाइटों और नेटवर्क उपकरणों के लिए एकीकृत बिजली आपूर्ति और सुरक्षा प्रदान करें।

स्मार्ट परिवहन:चौराहों और इलेक्ट्रॉनिक पुलिस उपकरण बक्सों पर यातायात सिग्नल नियंत्रण कैबिनेट के लिए बिजली की आपूर्ति।

संचार बेस स्टेशन:माइक्रो बेस स्टेशनों और रिपीटर स्टेशनों के बाहरी उपकरणों के लिए बिजली की आपूर्ति और बिजली संरक्षण;

स्मार्ट निर्माण स्थल:निर्माण स्थल के प्रवेश और निकास टर्नस्टाइल, धूल निगरानी और वीडियो निगरानी जैसे उपकरणों के लिए केंद्रीकृत बिजली आपूर्ति बॉक्स।

चतुर्थ. शीट मेटल से लेकर इलेक्ट्रिकल असेंबली तक आउटडोर रेनप्रूफ डिस्ट्रीब्यूशन बॉक्स की पूरी विनिर्माण प्रक्रिया

दो वास्तविक तस्वीरें आउटडोर रेनप्रूफ वितरण बक्से की निर्माण प्रक्रिया में दो प्रमुख नोड्स को रिकॉर्ड करती हैं - शीट धातु के गोले का बड़े पैमाने पर बड़े पैमाने पर उत्पादन और पूरी मशीन की विद्युत असेंबली। शीट सामग्री काटने, मोड़ने और वेल्डिंग से लेकर पाउडर कोटिंग और पेंटिंग तक, और फिर घटक स्थापना और फैक्ट्री परीक्षण तक, पूरी प्रक्रिया Ouyue Electric के अपने कारखाने में पूरी की जाती है। डिलीवरी का समय नियंत्रणीय है और गुणवत्ता का पता लगाया जा सकता है।

उत्पाद चित्र की पुष्टि होने के बाद तैयार उत्पाद तैयार करने में केवल 7 दिन लगते हैं। चाहे आपको मानक कॉन्फ़िगरेशन की आवश्यकता हो या परियोजना आवश्यकताओं के आधार पर अनुकूलित विद्युत समाधान की, हम आपकी तकनीकी आवश्यकताओं को भेजने के लिए आपका स्वागत करते हैं। हम यथाशीघ्र समाधान सुझाव और नमूना शेड्यूलिंग प्रदान करेंगे।
