सफेद स्प्रे-पेंटेड स्टेनलेस स्टील आउटडोर रेनप्रूफ वितरण बॉक्स बड़े पैमाने पर उत्पादन वास्तविक तस्वीरें: बॉक्स बॉडी स्प्रेइंग से, वॉटरप्रूफ रबर स्ट्रिप इलाज से लेकर आंतरिक संरचना तक पूर्ण विश्लेषण

I. बॉक्स बॉडी पर स्प्रे किया गया है और डोर पैनल असेंबली की प्रतीक्षा की जा रही है

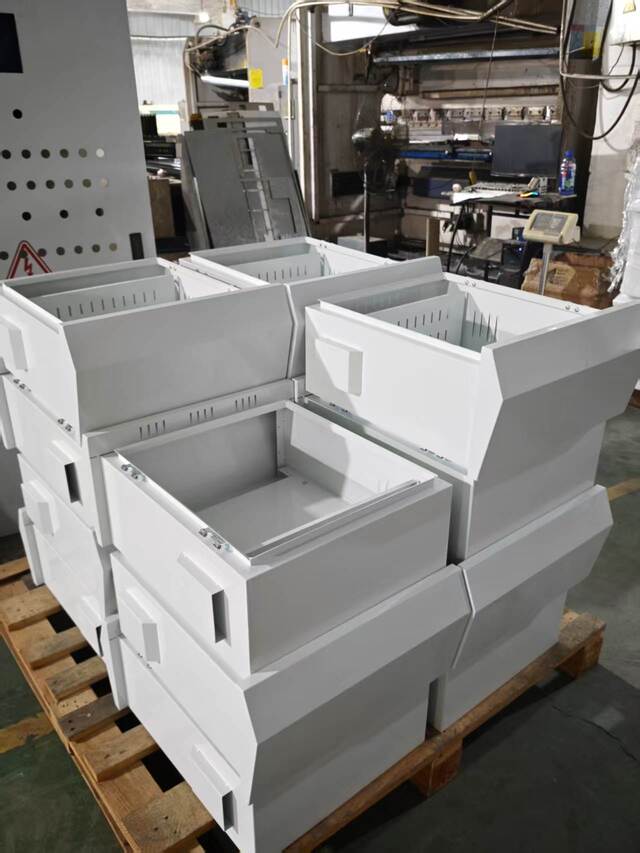

पहली वास्तविक तस्वीर में, दर्जनों सफेद स्टेनलेस स्टील बॉक्स बॉडी जिन पर छिड़काव किया गया है, उन्हें परत दर परत जमा किया गया है, अंतिम असेंबली से पहले दरवाजे के पैनल रबर स्ट्रिप्स के ठीक होने की प्रतीक्षा की जा रही है। प्रत्येक बॉक्स की सतह एक समान और महीन सफेद इलेक्ट्रोस्टैटिक पाउडर कोटिंग से ढकी हुई है। कोने बड़े करीने से मुड़े हुए हैं और वेल्ड चिकने और भरे हुए हैं।

बक्सों का यह बैच आधार सामग्री के रूप में 304 स्टेनलेस स्टील से बना है और इसे आउटडोर-ग्रेड इलेक्ट्रोस्टैटिक पाउडर सफेद के साथ लेपित किया गया है। बाहरी परिदृश्यों में सफेद कोटिंग व्यावहारिक कार्य करती है - हल्के रंग की सतह सूर्य के प्रकाश की ऊष्मा विकिरण को दर्शाती है। गर्मियों के उच्च तापमान वाले वातावरण में, सफेद बॉक्स की सतह का तापमान गहरे भूरे रंग के बॉक्स की तुलना में 8-12 डिग्री सेल्सियस कम हो सकता है, जो बॉक्स के अंदर तापमान वृद्धि को कम करने और घटकों की सेवा जीवन को बढ़ाने में मदद करता है। यही कारण है कि यूरोपीय और मध्य पूर्वी बाजारों में आउटडोर वितरण बक्से आमतौर पर सफेद कोटिंग पसंद करते हैं।

द्वितीय. डोर पैनल के लिए वॉटरप्रूफ रबर स्ट्रिप लगाई गई है। ठीक होने के बाद इसे असेंबल किया जा सकता है

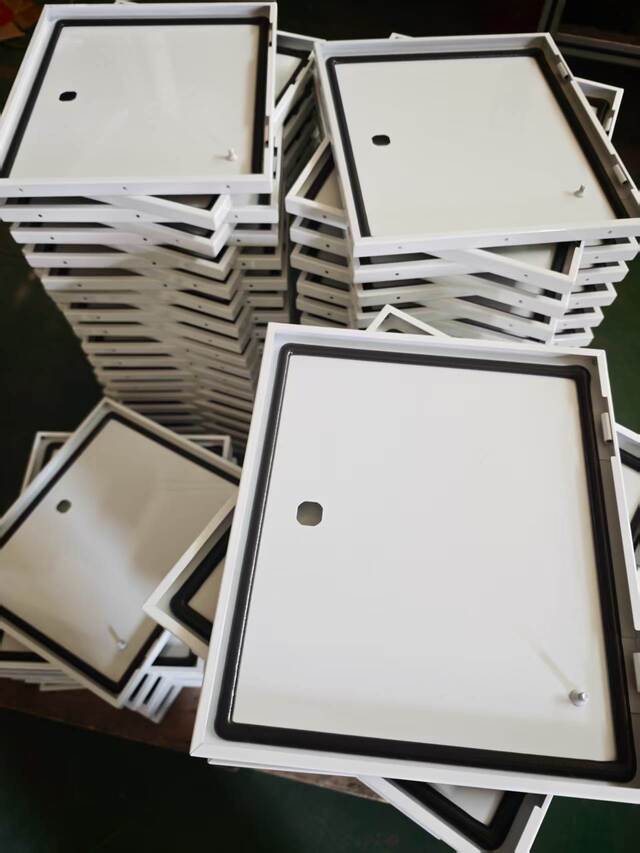

दूसरी तस्वीर दरवाजे के पैनलों को रिकॉर्ड करती है जो बक्सों के इस बैच से मेल खाते हैं। दरवाज़े के पैनल को सफ़ेद छिड़काव के साथ पूरा किया गया है, और किनारों पर लगातार काले जलरोधी रबर की पट्टियाँ लगाई गई हैं। यह वर्तमान में रबर स्ट्रिप के ठीक होने और स्थिर स्थिति में है। रबर पट्टी ईपीडीएम (एथिलीन प्रोपलीन डायन मोनोमर रबर) बंद-सेल फोम सामग्री से बनी है। इसे एक समर्पित ग्लूइंग डिवाइस के माध्यम से बॉक्स दरवाजे के अंदरूनी हिस्से पर सीलिंग ग्रूव में एम्बेडेड किया जाता है, और पूरे सर्कल को बिना किसी ब्रेक के सील कर दिया जाता है।

स्थापना के बाद सीलेंट पट्टी को बैठने और ठीक होने की अनुमति देने का कारण यह है कि, एक बार एम्बेडेड होने के बाद, ईपीडीएम पट्टी के पीछे चिपकने वाले को स्टेनलेस स्टील के खांचे के साथ पूरी तरह से बंधने के लिए पर्याप्त समय की आवश्यकता होती है, जिससे बाद में प्रदूषण या विकृति को रोका जा सके। इसके अतिरिक्त, संपीड़न और सम्मिलन के दौरान पट्टी में आंतरिक तनाव विकसित होता है; इसे आराम करने की अनुमति देने से सामग्री अपनी प्राकृतिक लोच को पुनः प्राप्त करने में सक्षम हो जाती है, जिससे संयोजन के बाद तनाव मुक्ति के कारण होने वाली सतह की असमानता से बचा जा सकता है।

डोर पैनल सीलिंग स्ट्रिप्स के प्रत्येक बैच के ठीक हो जाने के बाद, गुणवत्ता निरीक्षक सीलिंग सतह की समतलता और स्ट्रिप रिबाउंड की स्थिरता पर यादृच्छिक जांच करते हैं।

शिपमेंट से पहले, यह सत्यापित करने के लिए कि सीलिंग प्रदर्शन मानकों को पूरा करता है, पूरे बक्से को बारिश परीक्षण या IP65 वायुरोधी नमूने से गुजरना पड़ता है। Ouyue Electric द्वारा चयनित EPDM क्लोज्ड-सेल फोमेड सीलिंग स्ट्रिप्स में -40°C से 120°C की दीर्घकालिक ऑपरेटिंग तापमान सीमा होती है, जो बाहरी धूप और बारिश के वर्षों के संपर्क के बाद भी स्थिर रिबाउंड और सीलिंग गुणों को बनाए रखती है।

तृतीय. स्टेनलेस स्टील वितरण बॉक्स के आंतरिक संरचनात्मक घटकों को अलग करना

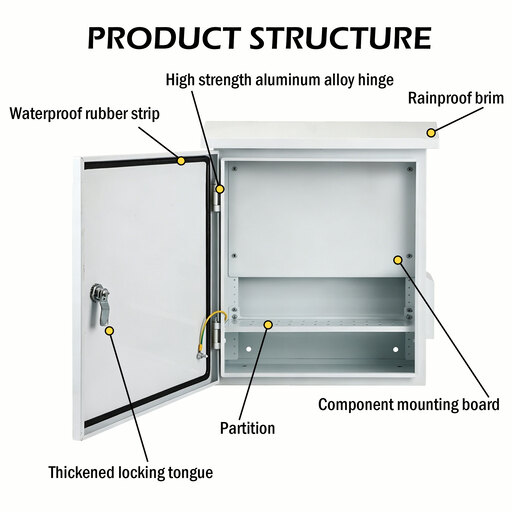

तीसरी तस्वीर पूरी तरह से असेंबल की गई आंतरिक संरचना को दिखाती हैस्टेनलेस स्टील आउटडोर रेनप्रूफ वितरण बॉक्स. पांच प्रमुख घटक स्पष्ट रूप से दिखाई देते हैं और आइटम दर आइटम निम्नानुसार अलग किए गए हैं:

1. घूमती जीभ का ताला

दरवाज़ा पैनल स्टेनलेस स्टील टंग लॉक से सुसज्जित है। बंद होने पर, टंग लॉक बॉक्स दरवाज़े के फ्रेम के अंदरूनी हिस्से पर लॉक प्लेट को कसकर पकड़ लेता है ताकि यह सुनिश्चित हो सके कि दरवाज़ा पैनल कसकर बंद है और सीलिंग स्ट्रिप नीचे दबा हुआ है। लॉक कोर 304 स्टेनलेस स्टील से बना है, जो जंग-रोधी और एंटी-जैमिंग है। ग्राहकों की आवश्यकताओं के अनुसार, सार्वभौमिक कुंजी ताले, चोरी-रोधी त्रिकोणीय ताले या प्रेस-प्रकार के स्प्रिंग ओपनिंग ताले को विकल्प के रूप में चुना जा सकता है, जो सभी बैच अनुकूलन का समर्थन करते हैं।

2. जलरोधक रबर पट्टी

आंतरिक दृष्टिकोण से, यह स्पष्ट रूप से देखा जा सकता है कि काली ईपीडीएम वॉटरप्रूफ रबर पट्टी पूरी तरह से दरवाजे के पैनल के आंतरिक घेरे में बिना किसी सीम या टूट-फूट के वितरित है। जब दरवाज़ा पैनल बंद होता है, तो रबर की पट्टी दरवाज़े के पैनल और बॉक्स दरवाज़े के फ्रेम के बीच समान रूप से दब जाती है, जिससे एक निरंतर लोचदार सीलिंग सतह बनती है जो बारिश के पानी, धूल और नमी को दरवाज़े के अंतराल से रिसने से रोकती है।

3. वर्षारोधी किनारा

बॉक्स का शीर्ष एक झुकी हुई किनारी संरचना से सुसज्जित है जो आगे की ओर फैली हुई है। इस झुकने वाले डिज़ाइन का कार्य दीवार के साथ या बॉक्स के ऊपर बहने वाले बारिश के पानी को दरवाजे के गैप से दूर एक क्षेत्र में निर्देशित करना है, जिससे पानी को दरवाजे के पैनल के ऊपरी किनारे पर जमा होने और सीलिंग सतह में रिसने से रोका जा सके। टोपी का किनारा और बॉक्स का मुख्य भाग सीएनसी मोड़ के माध्यम से बोर्ड के एक ही टुकड़े से बने होते हैं और एक टुकड़े में बनते हैं। वेल्डिंग की कोई आवश्यकता नहीं है, और वेल्ड रिसाव का कोई खतरा नहीं है।

4.घटक माउंटिंग बोर्ड

बॉक्स का आंतरिक भाग फिक्सिंग के लिए वियोज्य चल माउंटिंग प्लेटों से सुसज्जित हैपरिपथ तोड़ने वाले, संपर्ककर्ता, टर्मिनल ब्लॉक और अन्य घटक। इंस्टॉलेशन प्लेट गैल्वेनाइज्ड स्टील प्लेट या स्टेनलेस स्टील प्लेट से बनी होती है और स्क्रू के साथ बॉक्स के पीछे एम्बेडेड स्टड से जुड़ी होती है। अलग करने योग्य डिज़ाइन का मतलब है कि ग्राहक बॉक्स के बाहर घटकों की प्री-असेंबली और वायरिंग को पूरा कर सकते हैं, और फिर पूरे बोर्ड को बॉक्स में स्थापित कर सकते हैं, जिससे ऑन-साइट इंस्टॉलेशन दक्षता में सुधार होगा।

5. विभाजन

बॉक्स के अंदरूनी हिस्से को ग्राहकों की आवश्यकताओं के अनुसार धातु विभाजन से सुसज्जित किया जा सकता है, जो बॉक्स के अंदर की जगह को स्वतंत्र विद्युत विभाजन में विभाजित करता है। विभाजन के कार्यों में शामिल हैं: विभिन्न वोल्टेज स्तरों के सर्किट का भौतिक अलगाव प्राप्त करना, मुख्य सर्किट को नियंत्रण सर्किट से अलग करना, या विशिष्ट घटकों के लिए एक स्वतंत्र परिरक्षण स्थान प्रदान करना। विभाजन को बॉक्स के अंदर विभाजन ब्रैकेट में स्क्रू द्वारा तय किया गया है, और इसकी स्थिति को ग्राहक के चित्र के अनुसार लचीले ढंग से समायोजित किया जा सकता है।

चतुर्थ. वास्तविक उत्पादन लाइनों के साथ, हम आपको गुणवत्ता सत्यापित करने के लिए आमंत्रित करते हैं

चाहे आपको एक मानक आउटडोर रेनप्रूफ वितरण बॉक्स की आवश्यकता हो या परियोजना चित्र के अनुसार गहराई से अनुकूलित एक गैर-मानक बॉक्स बॉडी की, ओयू इलेक्ट्रिक एक स्टेनलेस स्टील वितरण बॉक्स प्रदान कर सकता है जो स्रोत कारखाने की विनिर्माण क्षमताओं और गुणवत्ता नियंत्रण मानकों के साथ बाहरी उपयोग की कसौटी पर खरा उतर सकता है।

उत्पाद चित्र की पुष्टि होने के बाद तैयार उत्पाद तैयार करने में केवल 7 दिन लगते हैं।अपनी तकनीकी आवश्यकताएँ या बॉक्स विशिष्टताएँ भेजने के लिए आपका स्वागत है। हम यथाशीघ्र समाधान सुझाव और नमूना शेड्यूलिंग प्रदान करेंगे।
