थंडरस्टॉर्म सीज़न आउटडोर वितरण बॉक्स बिजली से सुरक्षा कैसे करें? ग्राउंडेड कॉपर बार के डिज़ाइन और स्टेनलेस स्टील वितरण बॉक्स की सर्ज सुरक्षा पर विश्लेषण

I. बिजली के झटके न केवल छत को विभाजित करते हैं - बाहरी वितरण बक्सों को बिजली संरक्षण की आवश्यकता क्यों है?

जब बिजली किसी इमारत या निकटवर्ती जमीन पर गिरती है, तो तात्कालिक धारा दसियों किलोएम्पीयर से लेकर सैकड़ों किलोएम्पीयर तक के परिमाण तक पहुंच सकती है। यह बड़ा करंट पल्स दो प्राथमिक मार्गों के माध्यम से बाहरी वितरण बक्से को खतरे में डालता है:

1. सीधी बिजली गिरना: बिजली सीधे वितरण बॉक्स या कनेक्टेड केबल पर प्रभाव डालती है। हालाँकि इस परिदृश्य की संभावना कम है, एक बार ऐसा होने पर, वितरण बॉक्स के आंतरिक उपकरण लगभग पूरी तरह से तुरंत नष्ट हो जाते हैं।

2. प्रेरित बिजली की हड़ताल और पावर ग्रिड उछाल: एक अधिक सामान्य परिदृश्य तब होता है जब बिजली दूर की बिजली लाइन या संचार केबल से टकराती है, जिससे एक ओवरवोल्टेज उत्पन्न होता है जो कंडक्टर के साथ वितरण बॉक्स तक फैलता है; वैकल्पिक रूप से, आसन्न जमीन पर बिजली गिरने से तीव्र विद्युत चुम्बकीय दालों के माध्यम से वितरण बॉक्स के आने वाले और बाहर जाने वाले केबलों पर ओवरवॉल्टेज उत्पन्न होता है। यह "अप्रत्यक्ष रूप से प्रसारित" सर्ज वोल्टेज कई हजार वोल्ट तक पहुंच सकता है, जो पारंपरिक इलेक्ट्रॉनिक घटकों के झेलने वाले वोल्टेज से कहीं अधिक है, जो सर्किट बोर्डों को तोड़ता है और बिजली मॉड्यूल को तुरंत जला देता है।

बाहरी सुरक्षा निगरानी वितरण बॉक्स, चार्जिंग स्टेशन वितरण बॉक्स और संचार बेस स्टेशन वितरण बॉक्स सहित अनुप्रयोग परिदृश्यों में, आंतरिक उपकरण में उच्च संपत्ति मूल्य और निरंतर बिजली आपूर्ति के लिए सख्त आवश्यकताएं होती हैं। इसलिए, बिजली संरक्षण एक वैकल्पिक सहायक कार्य नहीं है, बल्कि अनिवार्य डिजाइन आवश्यकता है।

द्वितीय.की ग्राउंडिंग प्रणाली स्टेनलेस स्टील वितरण बॉक्स - बिजली संरक्षण का आधार

स्टेनलेस स्टील वितरण बॉक्स एक के रूप में कार्य करता हैइसके मूल के साथ, बिजली संरक्षण और ग्राउंडिंग सिस्टम में महत्वपूर्ण लिंक घटकों का विवरण इस प्रकार है:

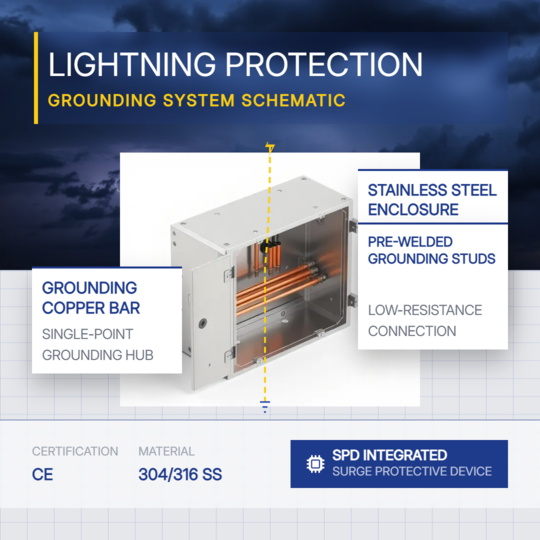

1.ग्राउंडिंग कॉपर बार: कन्वर्जेंस जंक्शन सभी सुरक्षात्मक ग्राउंडिंग तारों के लिए

ग्राउंडिंग कॉपर बार अंदर लगा हुआ है वितरण बॉक्स बॉक्स के संपूर्ण ग्राउंडिंग सिस्टम का मूल है। लाइटनिंग अरेस्टर का समर्पित ग्राउंडिंग तार, ग्राउंडिंग तार बॉक्स संलग्नक, और सभी जुड़े उपकरणों के सुरक्षात्मक ग्राउंडिंग तार ग्राउंडिंग नेटवर्क से कनेक्ट होने से पहले, सभी इस जंक्शन पर एकत्रित होते हैं मुख्य ग्राउंडिंग तार के माध्यम से। यह तांबे की पट्टी पीतल से निर्मित है, जो उत्कृष्ट विद्युत चालकता और संक्षारण प्रतिरोध प्रदान करता है। तुलना जस्ती लोहे की छड़ों के साथ, पीतल की छड़ें लंबी अवधि की सेवा के बाद खराब नहीं होती हैं, और उनका संपर्क प्रतिरोध समय के साथ बढ़े बिना स्थिर रहता है।

ग्राउंडिंग का मुख्य कार्यात्मक मूल्य बिजली संरक्षण प्रणालियों में तांबे की पट्टी को किसके साथ संरेखित किया जाता है "एकल-बिंदु ग्राउंडिंग" सिद्धांत: सभी उपकरण सुरक्षात्मक आधार एक ही स्थान पर एकत्र होते हैं, जो उपकरण को द्वितीयक क्षति से बचाता है कई बिखरे हुए ग्राउंडिंग बिंदुओं से प्रेरित संभावित अंतर के कारण। बिजली के प्रवाह के तात्कालिक निर्वहन के दौरान, एक अल्पकालिक उच्च ग्राउंडिंग कॉपर बार पर क्षमता बनेगी। हालाँकि, यदि बाड़े और सभी जुड़े उपकरणों के सिग्नल ग्राउंड विद्युत रूप से सुसज्जित हैं इस तांबे की पट्टी से बंधे होने पर, कोई खतरनाक संभावित अंतर उत्पन्न नहीं होगा उपकरणों के विभिन्न टुकड़ों के बीच.

2.स्टेनलेस स्टील बॉक्स संलग्नक: एक अंतर्निहित सुसज्जित निकाय

304 स्टेनलेस स्टील बॉक्स बॉडी विद्युतीय है एक एकीकृत संरचना के रूप में प्रवाहकीय। एक बार बॉक्स संलग्नक विश्वसनीय रूप से है ग्राउंडिंग कॉपर बार से जुड़ा हुआ, पूरा बॉक्स एक उपकरण क्षमता बनाता है फैराडे केज प्रभाव वाला शरीर। भले ही बाहरी विद्युत चुम्बकीय क्षेत्र भारी परिवर्तन से बॉक्स के अंदर विद्युत चुम्बकीय वातावरण बना रहता है अपेक्षाकृत स्थिर. बॉक्स परिक्षेत्र भी एक निश्चित डिग्री प्रदान करता है आंतरिक विद्युत चुम्बकीय दालों के लिए परिरक्षण और क्षीणन। इस बीच, सुसज्जित रूप से बंधी हुई बॉक्स बॉडी यह सुनिश्चित करती है कि परिचालन कर्मी ऐसा नहीं करेंगे बिजली के झटके का खतरा झेलें [सिस्टम इन्सुलेशन दोष की स्थिति में]।

तृतीय. वर्षा पूर्व निरीक्षण -आउटडोर वितरण की बिजली संरक्षण प्रणाली के संबंध में तीन मामले बक्से

आउटडोर वितरण बक्से के लिए पहले से ही डाल दिया संचालन में, यह अनुशंसा की जाती है कि संचालन और रखरखाव कर्मचारी तूफ़ान आने से पहले निम्नलिखित निरीक्षण पूरा करें उच्च जोखिम अवधि:

1. ग्राउंडिंग का दृश्य निरीक्षण कनेक्शन:

जांचें कि ग्राउंडिंग पर सभी टर्मिनल कॉपर बार पर हैं या नहीं सुरक्षित रूप से बांधा गया, चाहे ग्राउंडिंग तार की इन्सुलेशन परत हो अक्षुण्ण, और क्या तांबे की पट्टी की सतह पर गंभीर ऑक्सीकरण या जंग है। यदि कोई ढीलापन दिखे तो उसे तुरंत कस लें; यदि कोई क्षरण है पाया गया, संबंधित घटक को तुरंत बदलें।

2. ग्राउंडिंग प्रतिरोध माप:

 मापने के लिए एक विशेष ग्राउंडिंग प्रतिरोध परीक्षक का उपयोग करें वितरण बॉक्स के मुख्य ग्राउंडिंग इलेक्ट्रोड का ग्राउंडिंग प्रतिरोध। यदि मापा गया मान 10 ओम से अधिक है, तो ग्राउंडिंग इलेक्ट्रोड का निरीक्षण करें संक्षारण, फ्रैक्चर, या जाँच करें कि आसपास की मिट्टी अत्यधिक सूखी है या नहीं। अतिरिक्त ग्राउंडिंग इलेक्ट्रोड जोड़ें या प्रतिरोध कम करने वाले एजेंट को लागू करें आवश्यकता है।

3.एसपीडी स्थिति निरीक्षण:

अधिकांश एसपीडी एक स्थिति संकेतक विंडो से सुसज्जित हैं, जहां हरा रंग सामान्य दर्शाता है संचालन और लाल रंग एक खराबी को इंगित करता है जिसके प्रतिस्थापन की आवश्यकता है। एसपीडी धीरे-धीरे करेंगे कई उछालों को अवशोषित करने के बाद ख़राब हो जाता है। जब स्थिति विंडो लाल हो जाती है, तो यह इंगित करता है कि आंतरिक वैरिस्टर विफल हो गया है और इसे प्रतिस्थापित किया जाना चाहिए समय पर ढ़ंग से; अन्यथा, बिजली संरक्षण फ़ंक्शन विफल हो जाएगा सामान्य रूप से कार्य करें.

IV: OUYUE इलेक्ट्रिकल तेजी से अनुकूलन प्रदान करता है आउटडोर वर्षारोधी वितरण बक्से

एक विश्वसनीय बिजली संरक्षण समाधान बाहरी वितरण बक्सों के लिए मानकीकृत संरचनात्मक-स्तर से उत्पत्ति होती है बाड़े का डिज़ाइन, जिसमें से सुसज्जित कनेक्शन शामिल है स्टेनलेस स्टील के बाड़े के साथ-साथ रास्ते में तांबे की पट्टी को ग्राउंड करना पहले से स्थापित ग्राउंडिंग स्क्रू से लेकर एसपीडी माउंटिंग बेस तक। उय्यू इलेक्ट्रिक के स्टेनलेस स्टील वितरण बक्से एक संरचित से सुसज्जित हैं ग्राउंडिंग सिस्टम पूर्व-कारखाना, एक मानकीकृत और विश्वसनीय बुनियादी सुविधा प्रदान करता है बिजली संरक्षण निर्माण, दैनिक संचालन, और के लिए मंच अंतिम उपयोगकर्ताओं के लिए रखरखाव।

 उत्पाद चित्र की पुष्टि के बाद, तैयार उत्पादों को 7 कैलेंडर दिनों के भीतर वितरण के लिए वितरित किया जा सकता है। चाहे आपको मानक कॉन्फ़िगरेशन की आवश्यकता हो या गहराई से अनुकूलित लाइटनिंग की सुरक्षा समाधान, कृपया अपने तकनीकी विनिर्देश प्रस्तुत करें, और हम करेंगे आपको तुरंत समाधान अनुशंसाएँ और एक नमूना उत्पादन प्रदान करें समयरेखा.
